PoE IN y PoE OUT: comprobar la función de alimentación antes de elegir un router
Actualizado: 12 oct
Análisis de Arquitectura Power over Ethernet para Routers Industriales y Dispositivos IoT
--- Libro Blanco Técnico de Wavetel IoT ---
Descripción General de la Tecnología PoE: Por Qué los Sitios Industriales Dependen Cada Vez Más de PoE
En el Internet Industrial de las Cosas (IIoT) de rápido desarrollo actual, la tecnología Power over Ethernet (PoE) se ha convertido en una infraestructura indispensable para las implementaciones industriales modernas. La tecnología PoE permite la transmisión simultánea de datos y energía a través de cables Ethernet estándar, simplificando enormemente la instalación y complejidad de mantenimiento de dispositivos.
Valor Central de PoE
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Cableado Simplificado: Un cable resuelve tanto la energía como la comunicación, reduciendo los costos de cableado en un 40-60%
Implementación flexible: siguen siendo necesarias una fuente PoE alimentada compatible y una ruta de cable adecuada; la cobertura Ethernet sola no basta.
Gestión Centralizada: Control centralizado de la energía del dispositivo a través de la red, permitiendo reinicio remoto y gestión de energía
Seguro y Confiable: Suministro de energía de bajo voltaje (típicamente 48V DC), conforme con estándares de seguridad, reduciendo riesgos eléctricos
Implementación Rápida: Especialmente adecuado para escenarios temporales, locales alquilados y proyectos IoT en rápida expansión
Ventajas de PoE en Escenarios Industriales
En entornos industriales como fábricas inteligentes, ciudades inteligentes y monitoreo de energía, la tecnología PoE resuelve muchos puntos débiles de los métodos de suministro de energía tradicionales:
Entornos Hostiles: Reduce conexiones eléctricas y puntos de contacto, mejorando la confiabilidad del sistema
Sitios Remotos: No se requiere cableado de energía separado, reduciendo la dificultad de construcción
Expansión Rápida: Agregar nuevos dispositivos no requiere trabajo eléctrico - conectar y usar
Mantenimiento Simple: Gestión centralizada de energía, diagnóstico remoto y reinicio
Comparación de Suministro de Energía Tradicional vs PoE
Solución Tradicional | Solución PoE |
Cable de energía + Cable de red | Cable PoE (Datos + Energía) |
= Doble costo de cableado | = Todo en uno |
Tendencias de Aplicación de PoE en IoT Industrial
Vigilancia Inteligente: Cámaras IP y sistemas de control de acceso alimentados vía PoE para cobertura sin interrupciones
Cobertura Inalámbrica: APs industriales y puentes inalámbricos desplegados flexiblemente en ubicaciones sin energía
Redes de Sensores: Monitoreo ambiental y sensores de estado de equipos con gestión centralizada de energía
Gateways de Borde: Routers industriales y dispositivos de computación de borde con implementación de campo simplificada
Qué es PD / PoE IN (Dispositivo Alimentado)
Explicación del Concepto
PD (Powered Device) se refiere a dispositivos que pueden recibir energía a través de cables Ethernet. En las interfaces de dispositivos, típicamente se etiqueta como PoE IN o PoE-PD.

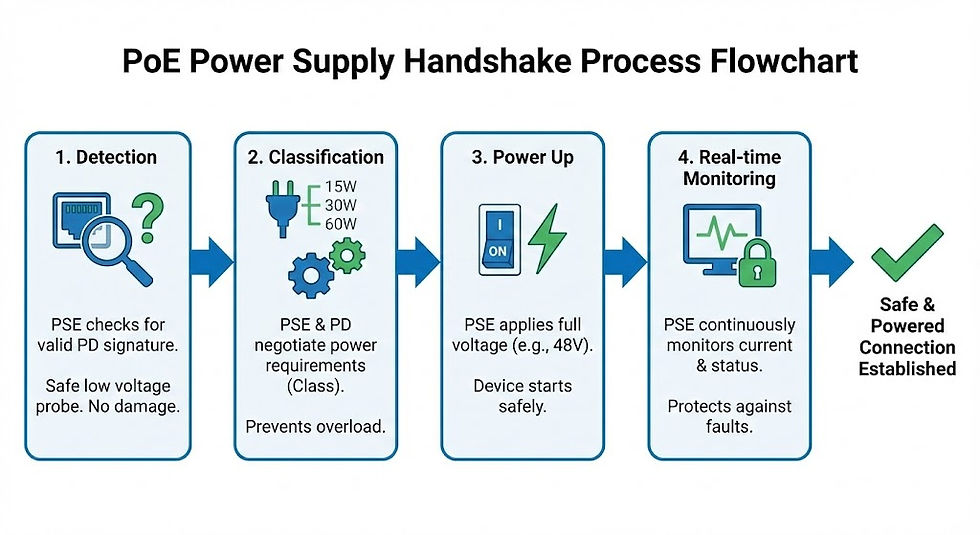

Funcionamiento de un PD PoE IEEE: la secuencia de detección y clasificación siguiente corresponde a equipos IEEE compatibles. PoE pasivo no ofrece esta negociación; use la fuente y el cableado especificados.
Fase de Detección: PSE detecta si existe un dispositivo PD legítimo aguas abajo a través de resistencia específica
Fase de Clasificación: PD identifica sus requisitos de clase de potencia a PSE
Fase de Suministro de Energía: PSE proporciona energía correspondiente según los requisitos de PD, típicamente 48V DC
Fase de Mantenimiento: PSE monitorea continuamente el estado de PD, detectando desconexión o sobrecarga
Proceso de Recepción de Energía PoE PD
Detección PSE → Respuesta PD → Negociación de Energía → Suministro de 48V → Operación del Dispositivo
Dispositivos PD Comunes
Las potencias siguientes son ilustrativas. Confirme entrada PD máxima y clase IEEE o entrada pasiva de cada equipo pedido.
Tipo de Dispositivo | Potencia Típica | Estándar PoE | Escenario de Aplicación |
Cámara IP | 4-15W | 802.3af/at | Vigilancia por video, seguridad inteligente |
AP Inalámbrico | 15-30W | Clase/entrada según equipo pedido; 30 W en el PD superan los 25,5 W del Tipo 2 | Wi-Fi empresarial, cobertura inalámbrica de fábrica |
Router Industrial | 12-25W | 802.3at | Gateway de borde, adquisición de datos |
Teléfono IP | 3-7W | 802.3af | Sistemas de comunicación VoIP |
Controlador de Acceso | 5-15W | 802.3af/at | Control de acceso inteligente, sistemas de asistencia |
Nodo Sensor | 1-5W | 802.3af | Monitoreo ambiental, detección industrial |
Valor de los Routers Industriales como PD
Un router industrial recibe alimentación por PoE IN cuando su configuración pedida lo admite. Distinga la entrada pasiva de la IEEE antes de elegir switch o inyector. Los escenarios siguientes suponen una fuente alimentada, cableado e instalación compatibles.
Ventajas de Aplicación de Router Industrial PoE-PD
Escenarios de Implementación al Aire Libre
Controladores de alumbrado público inteligente: Sin energía de 220V en postes de luz, alimentados vía PoE desde gabinetes de piso
Puntos de monitoreo de tráfico: Solo cables de red en postes de monitoreo de carreteras, routers alimentados vía PoE
Proyectos Temporales e Implementación Rápida
Redes temporales de sitios de construcción: No se requiere trabajo eléctrico, configuración rápida de red inalámbrica
Exposiciones y eventos: Implementación rápida en locales alquilados, desmontaje rápido
Gestión Centralizada de Energía
Protección UPS: Switches PoE en salas de equipos conectados a UPS para protección unificada contra fallas de energía
Reinicio remoto: Encender/apagar remotamente puertos PoE a través de switches gestionados para reinicio de dispositivos
Costos de Construcción Reducidos
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Ahorre 50-70% en costos de materiales de cables de energía
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Reduzca las horas de construcción eléctrica en 40-60%
Menor dificultad de mantenimiento posterior
🔥 Wavetel WR143 - Router Industrial PoE-PD Típico
Características:
WR143 tiene una entrada PoE-PD pasiva. Confirme tensión, polaridad, pinout y fuente pasiva compatibles con la unidad pedida. Un puerto PoE-PD no demuestra detección ni clasificación IEEE 802.3af/at.
✓ Conectividad inalámbrica 4G LTE Cat 4, adecuado para sitios remotos
✓ Diseño compacto, fácil instalación en espacios confinados
✓ Rango de temperatura industrial -40°C a 75°C
✓ Escenarios de aplicación: Señalización digital, máquinas expendedoras inteligentes, estaciones de monitoreo ambiental
Qué es PSE / PoE OUT (Equipo de Suministro de Energía)
Explicación del Concepto
PSE (Power Sourcing Equipment) se refiere a dispositivos que pueden proporcionar energía a dispositivos PD aguas abajo a través de cables Ethernet. En las interfaces de dispositivos, típicamente se etiqueta como PoE OUT o Puerto PSE.
Mecanismo de Suministro de Energía PSE
Suministro de Punto Final (Endspan): Los switches PoE integran funcionalidad de suministro de energía en dispositivos de red
Suministro Midspan (Midspan): Los inyectores PoE agregan capacidad de suministro de energía a redes existentes
Asignación Inteligente: Ajuste dinámico de potencia por puerto según los requisitos del dispositivo PD
Protección de Seguridad: Protección contra sobrecarga, protección contra cortocircuito, mecanismo de desconexión automática
Topología de Suministro de Energía PSE
Fuente de Energía Aguas Arriba (Adaptador AC/DC)
↓
Dispositivo PSE (Switch/Router PoE)
↓
┌───────┼───────┐
↓ ↓ ↓
Dispositivo PD 1 Dispositivo PD 2 Dispositivo PD 3
(Cámara) (AP) (Sensor)
Dispositivos PSE Comunes
Puertos y presupuestos son ejemplos; verifique salida por puerto y presupuesto disponible con fuente y hardware exactos.
Tipo de Dispositivo PSE | Cantidad de Puertos | Presupuesto de Energía Total | Aplicación Típica |
Switch PoE Pequeño | 4-8 puertos | 60-120W | Oficinas pequeñas, tiendas minoristas |
Switch PoE Mediano | 16-24 puertos | 180-370W | Redes empresariales, edificios inteligentes |
Switch PoE Grande | 48+ puertos | 740W+ | Centros de datos, redes de campus |
Inyector PoE | 1 puerto | 15-30W | Adaptación de dispositivo único, energía temporal |
Router PoE Industrial | 1-4 puertos | 30-90W | Gateway de borde, energía de dispositivo de campo |
Importancia del Soporte PoE OUT en Routers Industriales
Cuando los routers industriales integran funcionalidad PoE OUT (PSE), se convierten no solo en dispositivos de conexión de red, sino también en hubs de energía de borde con importante valor de ingeniería:
Valor Central de Router Industrial PoE-PSE
1. Hub de Energía de Borde
Los routers industriales como núcleo de red en el campo pueden alimentar directamente dispositivos IoT circundantes sin requerir switches PoE adicionales, simplificando la arquitectura.
2. Costo Total Reducido
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Evite comprar switches PoE separados (ahorre 500-2000 yuanes/ubicación)
Reduzca el recuento de dispositivos y, por lo tanto, los puntos de falla
Simplifique el cableado y mantenimiento
Implementación de Topología Flexible
Los routers industriales se conectan vía 4G/5G mientras alimentan cámaras y APs locales
Adecuado para sitios remotos sin cobertura de red cableada
Admite topologías de estrella, cadena y otras
Confiabilidad de Grado Industrial
Diseño de temperatura amplia: -40°C a 75°C
Protección contra sobrecarga, recuperación automática
Fuerte compatibilidad electromagnética
Configuración PSE ilustrativa, no una especificación verificada de un modelo Wavetel sin identificar: confirme roles de puertos, rango de entrada, soporte IEEE y presupuesto de salida en la ficha exacta pedida.
✓ Configuración de puerto 1×WAN + 1×LAN + 1×PoE OUT (PSE)
✓ Puerto PoE OUT admite 802.3af/at, salida máxima de 30W
✓ Conectividad de enlace ascendente 4G LTE Cat 4 o Wi-Fi
✓ Carcasa metálica de grado industrial, instalación en riel DIN/montaje en pared
✓ Escenarios de aplicación: Proporcionar red y energía a cámaras IP, APs inalámbricos, sensores
Consideraciones de Diseño PSE
Presupuesto: compruebe clases por puerto, asignación PSE total y reducción de capacidad; elija margen según las cargas.
Calidad del Cable: Use cables estándar Cat5e o superiores, distancia máxima de transmisión de 100 metros
Pruebas de Compatibilidad: Los dispositivos de diferentes fabricantes pueden tener problemas de negociación, se recomiendan pruebas tempranas
Diseño de Disipación de Calor: Los dispositivos PSE de alta potencia requieren buena disipación de calor para evitar limitación por sobrecalentamiento
Explicación de Estándares PoE: 802.3af / at / bt
IEEE ha definido tres generaciones de estándares PoE principales, con la potencia aumentando en cada generación para satisfacer los requisitos de suministro de energía de diferentes dispositivos:
Estándar | Año de Lanzamiento | Alias | Salida Máx. PSE | Potencia Máx. PD | Aplicación Típica |
802.3af | 2003 | PoE / PoE Tipo 1 | 15,4W | 12,95W | Teléfonos IP, cámaras simples, sensores |
802.3at | 2009 | PoE+ / PoE Tipo 2 | 30W | 25,5W | Cámaras IP (PTZ), APs inalámbricos, tabletas |
802.3bt | 2018 | PoE++ / 4PPoE | 60 W (Type 3/Class 6) / 90 W (Type 4/Class 8) | 51 W (Class 6) / 71.3 W (Class 8) | Iluminación LED, pantallas, laptops, dispositivos de alto rendimiento |
Explicación de Pérdida de Potencia
Las pérdidas dependen de corriente, resistencias de bucle/contacto, longitud, temperatura y eficiencia. Use I²R, datos del equipo o mediciones bajo carga; los vatios y porcentajes fijos originales no son valores universales de PoE.
Pérdidas resistivas del cable: calcule con corriente y resistencia de bucle a la longitud/temperatura instaladas; 2–4 W no son una pérdida universal en 100 m.
Pérdidas de conectores: dependen de resistencia de contacto, corriente y terminación; verifique el canal en lugar de suponer 0,5–1 W.
Puntos de referencia: distinga asignación del puerto PSE y potencia disponible en el PD según el canal aplicable. Las pérdidas internas del router son una partida aparte.
Dimensione cada puerto PSE según la clase admitida y demanda del PD; después compruebe presupuesto total asignado y reducción de capacidad de la fuente. Un margen del 20% o 30% es una hipótesis de proyecto que debe justificarse; no sustituye comprobaciones de clase, pérdidas ni arranque.
802.3bt (PoE++) Gran Avance
Tipo 3 (60W):
Usa los 4 pares de cables para energía (anteriormente solo 2 pares)
Admite APs inalámbricos de alto rendimiento, pantallas pequeñas
Adecuado para sistemas de iluminación inteligente LED
Tipo 4 (90 W):
Puede alimentar laptops y pantallas grandes
Admite dispositivos de automatización industrial de alta potencia
Logra la visión de "solución de cable único" real
Comparación de Estándares
802.3af - Nivel de Entrada
Potencia: 12,95W (PD)
Pares de Potencia: 2 pares
Aplicaciones: Teléfonos IP, cámaras simples, lectores de tarjetas de acceso, sensores básicos
802.3at - Nivel Mainstream
Potencia: 25,5W (PD)
Pares de Potencia: 2 pares
Aplicaciones: Cámaras PTZ, APs empresariales, routers industriales, videotelé fonos
802.3bt - Alta Potencia
Potencia: 51W / 71W (PD)
Pares de Potencia: 4 pares
Aplicaciones: Iluminación LED, señalización digital, thin clients, controladores industriales
Compatibilidad Hacia Atrás
Los estándares PoE consideraron completamente la compatibilidad hacia atrás durante el diseño:
802.3at PSE puede alimentar 802.3af PD (reduce automáticamente la potencia)
802.3bt PSE puede alimentar af/at PD
Un PD debe respetar la potencia asignada por el PSE compatible. Una asignación insuficiente o demanda excesiva puede reducir funcionamiento, limitar o cortar potencia; verifique arranque y carga simultánea.
Se recomienda adoptar directamente estándares 802.3at o superiores en proyectos nuevos para garantizar la escalabilidad futura

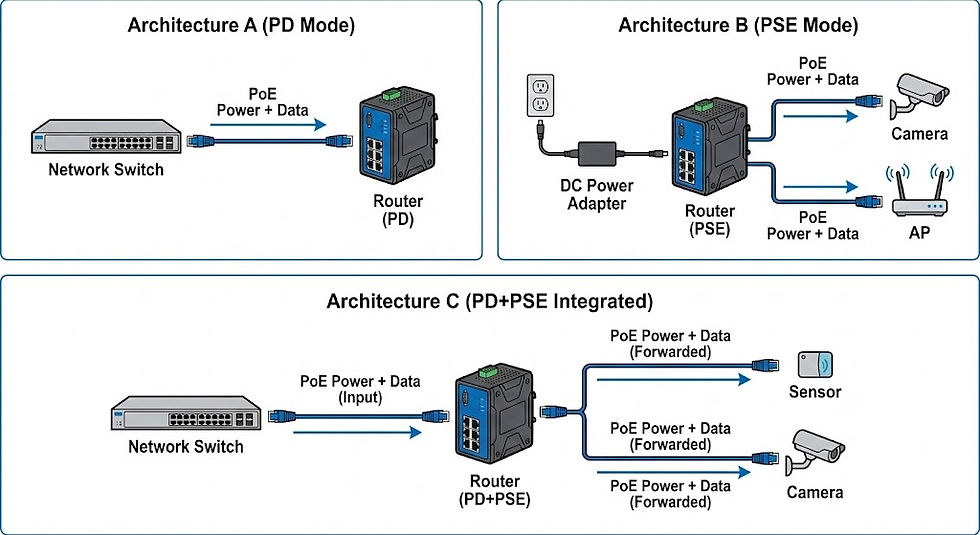

Arquitecturas Típicas de PoE IN y PoE OUT en Routers Industriales
Los routers industriales modernos pueden configurarse con tres arquitecturas PoE típicas basadas en diferentes escenarios de aplicación:
Solo PoE IN (Modo PD)
Características de Arquitectura: Router como dispositivo alimentado
Topología:
Switch/Inyector PoE Aguas Arriba (PSE)
↓ Energía PoE + Datos
Router Industrial (PoE-PD)
(Solo recibe energía, sin salida)
↓ 4G/5G/Wi-Fi
Internet / Plataforma en la Nube
Producto Típico: Serie Wavetel WR143
Escenarios de Aplicación:
✓ Puntos de monitoreo al aire libre: Router instalado en postes de monitoreo, alimentado vía PoE desde gabinetes de piso
✓ Sitios remotos sin energía: Suministro de energía Ethernet de larga distancia con retorno 4G
✓ Escenarios de implementación temporal: Configuración rápida, no se requiere trabajo eléctrico
✓ Edificios inteligentes: Cada piso alimentado vía PoE para routers de piso
Solo PoE OUT (Modo PSE)
Características de Arquitectura: Router como dispositivo de suministro de energía
Topología:
Adaptador de Energía DC (12V/24V/48V)
↓ Energía DC
Router Industrial (PSE)
(Alimenta a través de puertos PoE OUT)
↓ ↓ ↓
Cámara IP AP Inalámbrico Sensor
(PD) (PD) (PD)
Escenarios de Aplicación:
✓ Hub de energía de borde: El router se conecta vía 4G mientras alimenta dispositivos locales
✓ Sistemas de vigilancia pequeños: Solución integrada de router + 1-2 cámaras
✓ Extensión de cobertura inalámbrica: El router proporciona red y energía a APs aguas abajo
✓ Redes de sensores industriales: El router alimenta múltiples nodos de sensores y organiza la red

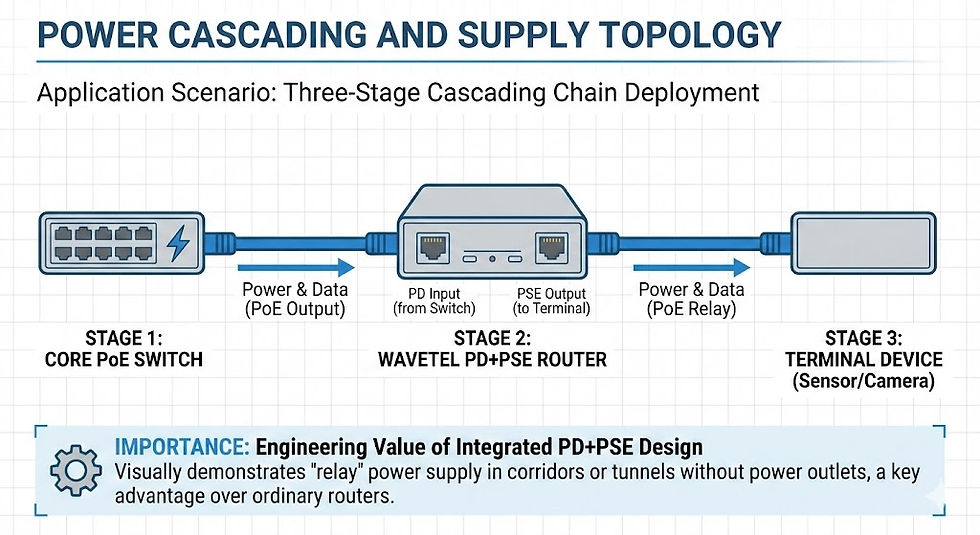

PoE IN + PoE OUT (Arquitectura Integrada)
Características de Arquitectura: El router admite tanto recepción de energía como suministro de energía
Topología:
Switch PoE Aguas Arriba (PSE)
↓ Energía PoE IN
Router Industrial (PD + PSE Integrado)
(Recibe energía + Transfiere energía)
↓ ↓
Dispositivo A Dispositivo B
(PD) (PD)
Ventajas Principales:
Arquitectura Simplificada: El router mismo no necesita energía independiente, transfiere energía aguas abajo después de recibir de aguas arriba
Expansión Flexible: Se puede insertar en redes PoE existentes para extender el alcance de suministro de energía
Costos Reducidos: Ahorre inversión en suministro de energía independiente y switch PoE
Gestión Centralizada: Toda la energía de la cadena controlada uniformemente por el switch PoE central
Escenarios de Aplicación:
✓ Implementación en cadena: Extender red y energía a lo largo de corredores, carreteras y otros espacios lineales
✓ Expansión en estrella: Ramificar desde la red PoE troncal, extender cobertura
✓ Arquitectura jerárquica: Implementación distribuida por piso, cada router de piso recibe energía del piso superior y suministra localmente
✓ Adición rápida: Agregar nodos a sistemas PoE existentes sin modificación
Recomendaciones de Selección de Arquitectura
Elija PoE IN (PD): Cuando la ubicación de implementación del router tiene dificultades para obtener energía de 220V pero tiene cobertura de red PoE
Elija PoE OUT (PSE): Cuando el router sirve como gateway de borde y necesita alimentar dispositivos IoT circundantes
Elija PD+PSE: Cuando se necesita expansión flexible en sistemas PoE existentes o construcción de redes de suministro de energía PoE multinivel
Escenarios de Aplicación con Routers Industriales Wavetel IoT
Los escenarios siguientes de alumbrado, parque industrial e invernadero son ejemplos de diseño, no resultados de clientes verificados. Confirme en el modelo exacto roles PD/PSE, método pasivo o IEEE, puertos, fuente y presupuesto. No se supone que un único SKU Wavetel admita todas las funciones ilustradas.
Escenario 1: Ciudad Inteligente - Proyecto de Red de Alumbrado Público Inteligente
Requisitos del Proyecto
Una ciudad planea actualizar más de 5000 luces de calle con características inteligentes para control remoto, ajuste de brillo y detección de fallas.
Desafíos Técnicos:
Sin punto de acceso de energía de red de 220V en postes de luz
Altos costos de cableado (cada poste requiere energía separada)
Largo período de construcción que afecta el tráfico
Solución Wavetel:
Switch PoE de Gabinete de Piso → Router Wavetel de Poste de Luz (PoE-PD) → Retorno 4G a Plataforma en la Nube
Ventajas de la Solución:
✓ Suministro de energía unificado desde gabinetes de piso a través de corredores de energía existentes
✓ Routers de poste alimentados vía PoE, no se necesita construcción secundaria
✓ Retorno inalámbrico 4G, no se requiere cobertura de fibra
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: ✓ Reducción de costos de cableado en un 60%, acortamiento del período de construcción en un 50%
Escenario 2: Parque Industrial - Vigilancia Inteligente y Cobertura Inalámbrica
Requisitos del Proyecto
Un parque industrial necesita implementar cámaras de vigilancia y APs inalámbricos alrededor de los perímetros del taller para seguridad y cobertura Wi-Fi de empleados.
Desafíos Técnicos:
Sin infraestructura de red y energía alrededor del perímetro del taller
Cámaras y APs implementados de forma distribuida, altos costos de cableado individual
Necesidad de implementación rápida sin afectar la producción
Solución Wavetel (Arquitectura PoE OUT):
Wavetel (Router 4G + PoE OUT)
↓ ↓
Cámara IP 1 AP Exterior
Ventajas de la Solución:
✓ El router solo necesita un suministro de energía DC (puede ser solar)
Alimente cámara y AP mediante puertos PoE independientes admitidos o un PSE posterior adecuado; un puerto Ethernet normal no conecta directamente dos PD independientes.
✓ Retorno 4G para video de vigilancia y datos de gestión
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: ✓ Cada ubicación ahorra aproximadamente 1500 yuanes en costos de energía independiente y switch
Escenario 3: Agricultura Inteligente - Monitoreo Ambiental y Control de Automatización
Requisitos del Proyecto
Una granja inteligente necesita implementar sensores de temperatura/humedad, monitores de CO₂ y controladores de automatización en instalaciones de invernadero.
Desafíos Técnicos:
Entorno de invernadero húmedo, altos requisitos de seguridad eléctrica
Nodos de sensores distribuidos, cableado complejo
Necesidad de monitoreo remoto y retorno de datos
Solución Wavetel (PD + PSE Integrado):
Switch PoE de Sala de Control de Invernadero
↓ PoE IN
Router Wavetel (PD + PSE)
↓ ↓ ↓
Temp/Hum Monitor CO₂ Controlador
Ventajas de la Solución:
✓ Gestión de energía unificada desde la sala de control, suministro de energía seguro de bajo voltaje de 48V
✓ Router alimentado vía PoE IN, no se necesita energía independiente
✓ Alimenta sensores vía PoE OUT, cableado simplificado
✓ La red 4G devuelve datos a la plataforma en la nube para gestión remota
Competitividad Central del Producto Wavetel en Aplicaciones PoE
Compruebe producto y opciones pedidos: temperatura, protección de carcasa, conectividad, gestión, protocolos y entrada DC/PoE. Un adaptador de red externo no equivale a una entrada AC directa del router; esta descripción no demuestra entrada AC directa.
Confiabilidad de Grado Industrial
Diseño de temperatura amplia -40°C a 75°C
Se adapta a entornos exteriores hostiles
Soluciones de Energía Flexibles
Admite PoE / DC / AC múltiples métodos de energía
Múltiples Accesos de Red
Conectividad combinada 4G / 5G / Wi-Fi / Cableado
Seguridad de Grado Empresarial
Protección de transmisión de datos encriptada VPN / Firewall
Operaciones Remotas
Gestión de plataforma en la nube configuración por lotes y monitoreo
Soporte de Protocolo Industrial
Integración perfecta Modbus / MQTT con sistemas de control industrial
Valor de Ingeniería del Diseño Integrado PD + PSE
Los routers integrados PoE PD + PSE representan la tendencia de desarrollo de dispositivos de borde IoT industriales con valor significativo de ingeniería y económico:
Valor de Simplificación de Arquitectura
Los equipos e importes en yuanes siguientes son hipótesis comparativas, no una oferta ni resultado medido.
Solución Tradicional | Solución Integrada PD+PSE |
Lista de Equipos: - Switch PoE × 1 - Router Industrial × 1 - Adaptadores de Energía × 2 - Soportes de Montaje × 2 | Lista de Equipos: - Router PD+PSE × 1 - Energía PoE Aguas Arriba (existente) - Soporte de Montaje × 1 |
Costo: ~3500-5000 yuanes | Costo: ~1800-2800 yuanes |
Puntos de Falla: 4 dispositivos | Puntos de Falla: 1 dispositivo |
💰 Ahorre 40-50% de Costo |
Cascada de Energía y Topología de Suministro
El diseño integrado PD+PSE admite cascada multinivel para construir topología de suministro de energía flexible:
Ejemplo de Cascada PoE de Tres Niveles:
Nivel 1: Switch PoE Central (Energía Total 370W)
↓
┌───────┼───────┐
↓ ↓ ↓
Nivel 2: Router PD+PSE A/B/C (Recepción 25 W / salida a equipos posteriores inferior a 25 W tras consumo del router y pérdidas; una salida de 30 W requiere una entrada adicional o de mayor potencia suficiente)
↓ ↓ ↓
Nivel 3: Cámara A1 / AP B1 / Sensor C1
(12W) (15W) (5W)
Consideraciones de Suministro de Energía en Cascada
Margen: use eficiencia especificada o medida y reste cargas locales por etapa; una pérdida del 10–15% no es universal.
Etapas: verifique el límite y arranque de los equipos elegidos; tres etapas son un ejemplo, no un límite IEEE general.
Calidad del Cable: Use estándares Cat6 o superiores para garantizar la calidad de transmisión
Compruebe el límite de canal de cada segmento Ethernet regenerado y calcule la potencia restante por etapa.
Análisis Comparativo de Escenarios de Ingeniería Típicos
Costes, tiempo, mantenimiento y espacio son hipótesis. No se ha demostrado una reducción de fallos en campo.
Dimensión de Evaluación | PSE Tradicional + Router | PD+PSE Integrado | Mejora de Ventaja |
Inversión Inicial | 3500-5000 yuanes/ubicación | 1800-2800 yuanes/ubicación | Ahorre 40-50% |
Horas de Construcción | 4-6 horas/ubicación | 1-2 horas/ubicación | Reduzca 60-70% |
Tasa de Fallas | Mida el sistema de referencia real; el número de equipos no basta. | Mida el conjunto integrado y sus fallos comunes. | No se ha demostrado una reducción validada. |
Costo de Mantenimiento | Alto (múltiples visitas in situ) | Bajo (gestión remota) | Ahorre 40% |
Flexibilidad de Expansión | Promedio | Excelente (cascada) | Significativamente Mejorado |
Espacio en Gabinete | Ocupa 2U+ | Ocupa 0,5U | Ahorre 75% |
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Verifique capacidad PoE anterior disponible e incluya costes adicionales de fuente, cableado y mantenimiento.
Análisis de Retorno de Inversión (Basado en Proyecto de 50 Ubicaciones)
Costo Total de Solución Tradicional:
Costo de equipo: 3500 × 50 = 175.000 yuanes
Costo de construcción: 500 × 50 = 25.000 yuanes
Costo de mantenimiento anual: 200 × 50 = 10.000 yuanes
Costo total de tres años: 230.000 yuanes
Solución Integrada PD+PSE:
Costo de equipo: 2000 × 50 = 100.000 yuanes
Costo de construcción: 150 × 50 = 7.500 yuanes
Costo de mantenimiento anual: 100 × 50 = 5.000 yuanes
Costo total de tres años: 122.500 yuanes
Ahorro de Inversión: 107.500 yuanes (46,7%)
Período de recuperación: estos costes ilustrativos no demuestran un plazo de 6–8 meses. Se conserva la aritmética de tres años como comparación hipotética; un retorno real requiere presupuestos, flujos fechados y una referencia real.
Consideraciones de Selección de PoE e Implementación de Proyectos
Lista de Verificación de Selección de Dispositivos PoE
Dimensión de Selección | Parámetros Clave | Consideraciones |
Estándar PoE | af / at / bt | Adapte método de entrada y clase del PD a cada puerto PSE; las etiquetas af/at/bt no dimensionan el sistema. |
Cantidad de Puertos | 1-48 puertos | Considerar necesidades de expansión de 3-5 años Reservar margen de puerto del 30% |
Presupuesto de Energía Total | 60W - 1000W+ | Sume asignaciones del lado PSE y compruebe fuente, cargas locales, arranque y reducción térmica. |
Función de Gestión | Gestionado / No gestionado | Proyectos industriales recomiendan tipo gestionado Soporte de monitoreo de puertos, reinicio remoto, VLAN |
Grado Ambiental | Industrial / Comercial | Compruebe producto y opciones pedidos: temperatura, protección de carcasa, conectividad, gestión, protocolos y entrada DC/PoE. Un adaptador de red externo no equivale a una entrada AC directa del router; esta descripción no demuestra entrada AC directa. |
Clasificación de Protección | IP30 / IP65+ | Seleccione protección para todo el conjunto: carcasa, entradas de cables y condensación. Un emplazamiento exterior no exige por sí solo IP65 a cada router dentro de un armario protegido. |
Método de Instalación | Escritorio / Rack / Riel | Escenarios industriales prefieren riel DIN Ahorrar espacio, mantenimiento conveniente |
Energía Redundante | Alimentación única / dual | Si la continuidad exige fuentes independientes, verifique aislamiento/prioridad, fallos comunes y comportamiento al perder/restaurar alimentación. Dos entradas no garantizan servicio sin interrupción. |
Selección de Cables y Estándares de Cableado
Requisitos de Cable PoE
Tipos de Cable:
Los canales Cat5e, Cat6 y Cat6A pueden admitir diseños PoE compatibles; la categoría no selecciona una clase de potencia af/at/bt. Compruebe velocidad, longitud, resistencia/desequilibrio, conectores, temperatura y agrupamiento. Cat6 por sí solo no limita a 1 Gb/s ni garantiza alta potencia.
Cat6: compruebe velocidad y longitud del canal completo, resistencia y carga PoE; la categoría no está limitada por sí misma a 1 Gb/s.
Cat6A y otros canales adecuados: elija según velocidad, corriente PoE, temperatura e instalación. IEEE Tipo 4 no exige por sí mismo una etiqueta Cat7.
Distancia de Transmisión:
Distancia máxima estándar: 100 metros (de PSE a PD)
Más de 100m requiere repetidor PoE o conversión de fibra
Distancias más largas requieren mayor calidad de cable
Consideraciones de Cableado:
Separe del cableado de potencia según normas y fabricante; 30 cm no son una separación PoE universal.
✓ Mantenga perpendicular a 90° al cruzar
Respete radio de curvatura, tracción y terminación especificados; cuatro diámetros no valen para todo cable y estado de instalación.
✓ Seleccione cables impermeables, resistentes a UV para cableado exterior
✓ Use cables blindados para reducir interferencia EMI
Cálculo de Potencia y Diseño de Margen
Fórmula de Cálculo de Potencia PoE
Presupuesto de salida PSE ≥ suma de las asignaciones necesarias del lado PSE de cada puerto. La fuente anterior debe cubrir además router/cargas locales, pérdidas de conversión y reducción documentada; use puntos de medida coherentes para no contar dos veces las pérdidas del cable.
Cálculo ilustrativo de cargas, no selección PSE validada: las cargas suman 122 W y el factor supuesto de 1,3 da 158,6 W. Antes de aceptar el candidato de 180 W, confirme clase/asignación por puerto, pérdidas, arranques simultáneos, carga del router y límites de la fuente.
4 cámaras IP @ 15W = 60W
2 APs inalámbricos @ 25W = 50W
1 router @ 12W = 12W
Subtotal: 122W
Factor de seguridad 1,3: 122 × 1,3 = 158,6W
Potencia PSE recomendada: ≥ 180W
Errores Comunes de Configuración de Potencia
Error 1: Seleccionar basándose en potencia máxima teórica sin margen→ Las fluctuaciones de carga reales pueden causar suministro de energía inestable
Error 2: Ignorar la pérdida del cable→ La atenuación de potencia de transmisión de larga distancia es grave
Error 3: Mezclar dispositivos de diferentes estándares→ Puede resultar en falla de negociación o potencia insuficiente
Enfoque Correcto:
Asigne potencia suficiente a cada PD compatible, sume asignaciones del lado PSE y valide arranque simultáneo.
Determine el margen con pérdidas, clase, temperatura y medidas de arranque; no existe un 20% adicional universal al superar 50 m.
Priorizar dispositivos que admitan protocolo LLDP para negociación automática de potencia
Realizar pruebas de compatibilidad antes de la implementación
Pasos Clave de Implementación del Proyecto
1. Análisis de Requisitos → 2. Diseño de Solución → 3. Adquisición de Equipos →
4. Pruebas de Campo → 5. Entrega del Sistema
Solución de Problemas Comunes
Síntoma de Falla | Causas Posibles | Soluciones |
Dispositivo PD no alimentado | • Problemas de cable • Falla de puerto PSE • PD incompatible | 1. Reemplazar cable para prueba 2. Cambiar puerto PSE 3. Verificar compatibilidad de estándar del dispositivo |
Desconexión frecuente después de energía | • Potencia insuficiente • Alta pérdida de cable • Contacto deficiente | 1. Actualizar clase de potencia PSE 2. Acortar distancia o actualizar cable 3. Verificar conector RJ45 |
Anomalía de transmisión de datos | • Mala calidad del cable • Interferencia EMI • Error de cableado | 1. Usar cables Cat6 o superiores 2. Usar cable blindado 3. Probar secuencia de cables |
Protección por sobrecalentamiento PSE | • Carga excesiva • Mala disipación de calor • Alta temperatura ambiente | 1. Reducir recuento de PD 2. Mejorar ventilación 3. Agregar ventiladores de enfriamiento |
Conclusión
La tecnología PoE se usa cada vez más ampliamente en IoT industrial y se ha convertido en un medio importante para simplificar la implementación, reducir costos y mejorar la confiabilidad. Este artículo explica sistemáticamente los principios técnicos, evolución de estándares y aplicaciones prácticas de PoE PD/IN y PSE/OUT:
Resumen de Puntos Clave
Fundamentos Técnicos
PD (PoE IN): Dispositivo alimentado, recibe energía del cable de red
PSE (PoE OUT): Equipo de suministro de energía, proporciona energía a través del cable de red
Evolución de Estándares: 802.3af (15W) → 802.3at (30W) → 802.3bt (60W/90 W)
Modos de Arquitectura
Solo PD: Adecuado para recepción de energía de dispositivo de borde
Solo PSE: Adecuado para hub de energía de borde
PD+PSE: Cascada integrada, más flexible
Valor de Ingeniería
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Reducir costos de implementación en 40-50%
Hipótesis ilustrativa, no resultado medido de cliente ni ahorro garantizado: Reducir horas de construcción en 60-70%
La mejora de la tasa de fallos exige evidencia de sistema y campo; el número de equipos no demuestra una reducción del 50%.
Mejorar flexibilidad y escalabilidad del sistema
Perspectivas de Aplicación
Tecnología de infraestructura central para ciudades inteligentes, Industria 4.0, edificios inteligentes, agricultura inteligente y otros campos
Conclusiones Clave
Selección de Estándares: Los nuevos proyectos priorizan estándares 802.3at o superiores para garantizar compatibilidad y expansión futura
Diseño de potencia: verifique clase, asignación total, pérdidas, límites de fuente y margen justificado.
Planificación de Arquitectura: Los routers integrados PD+PSE pueden simplificar enormemente la arquitectura del sistema y reducir costos
Calidad del Cable: Use estándares Cat6 o superiores para garantizar la calidad de transmisión de larga distancia
Selección de Grado Industrial: Los entornos exteriores y hostiles deben seleccionar equipos de grado industrial, rango de temperatura amplia -40°C a 75°C
Pruebas de Compatibilidad: Los dispositivos de diferentes fabricantes requieren pruebas suficientes antes de la implementación
Gestión Centralizada: Seleccione dispositivos PSE que admitan funciones de gestión para monitoreo y mantenimiento remotos
Ventajas de la Solución PoE de Wavetel IoT
Como proveedor profesional de equipos IoT industriales, Wavetel IoT ofrece líneas de productos PoE completas y soluciones:
✓ Diversidad de Productos: Admite configuraciones múltiples PD, PSE, PD+PSE
✓ Confiabilidad de Grado Industrial: Temperatura amplia -40°C a 75°C, clasificación de protección alta
✓ Conectividad Flexible: Múltiples combinaciones 4G/5G/Wi-Fi/Ethernet
✓ Gestión en la Nube: Configuración por lotes, monitoreo remoto, actualizaciones OTA
✓ Soporte Técnico: Servicio de proceso completo desde diseño de solución hasta implementación
✓ Optimización de Costos: El diseño integrado reduce el costo total de propiedad
Aprenda Más: Visite www.waveteliot.com o contacte al equipo técnico para soluciones personalizadas
Preguntas Frecuentes
P1: ¿Cuál es la distancia máxima de transmisión para PoE?
Para el canal Ethernet de pares trenzados considerado aquí, respete el límite aplicable de 100 m y el presupuesto del equipo. La extensión exige un repetidor documentado o fibra con alimentación remota local; no existe límite universal de 200–300 m ni número garantizado de etapas.
Soluciones de Extensión:
Use un extensor con límites documentados de distancia, potencia y etapas; pruebe la carga final sin suponer un alcance universal de 200–300 m.
Use convertidores de medios de fibra + PoE: El segmento de fibra puede alcanzar varios kilómetros, el terminal se convierte a PoE
Implemente routers de cascada PD+PSE: Cada nivel 100 metros, extensión multinivel
Nota: Las distancias más largas resultan en mayor pérdida de potencia, requiriendo cables de alta calidad (Cat6/6a) y reserva de margen de potencia
P2: ¿Pueden usarse juntos dispositivos PoE de diferentes fabricantes?
R: Generalmente sí, pero es necesario prestar atención a lo siguiente:
Factores de Compatibilidad:
Cumplimiento de Estándares: Ambos deben cumplir con los estándares IEEE 802.3 (af/at/bt)
Clase de Potencia: Los requisitos de potencia de PD no deben exceder la capacidad de suministro de PSE
Protocolo de Negociación: Algunos fabricantes usan protocolos propietarios (como UPOE de Cisco), pueden ser incompatibles
Mejores Prácticas:
✓ Priorice dispositivos que admitan protocolos IEEE 802.3 estándar
✓ Realice pruebas de encendido reales antes de la adquisición por lotes
✓ Verifique si los dispositivos admiten negociación automática del protocolo LLDP (Link Layer Discovery Protocol)
✓ Consulte el soporte técnico del fabricante para confirmar la compatibilidad
P3: ¿Cuánta pérdida de potencia ocurre con el suministro de energía PoE?
R: La pérdida de potencia de PoE proviene principalmente de:
Fuente de Pérdida | Cantidad de Pérdida | Porcentaje |
Resistencia del cable (100m Cat5e) | Según proyecto; calcular o medir | Según proyecto; calcular o medir |
Conector y terminal | Según proyecto; calcular o medir | Según proyecto; calcular o medir |
Conversión interna PSE | Según proyecto; calcular o medir | Según proyecto; calcular o medir |
Pérdida Total | Según proyecto; calcular o medir | Según proyecto; calcular o medir |
Recomendaciones de Optimización:
Use cables Cat6 o superiores para reducir la resistencia
Acorte la distancia de transmisión tanto como sea posible
Seleccione dispositivos PSE de alta eficiencia (>90% de eficiencia de conversión)
Elija margen tras evaluar pérdidas y arranque; un 20–30% fijo no es un requisito universal.
P4: ¿Cuál es la diferencia entre PoE y PoE+?
R: Comparación rápida:
Característica | PoE (802.3af) | PoE+ (802.3at) |
Año de Lanzamiento | 2003 | 2009 |
Salida PSE | 15,4W | 30W |
PD Recibe | 12,95W | 25,5W |
Pares de Potencia | 2 pares | 2 pares |
Dispositivos Típicos | Teléfonos IP, cámaras simples | Cámaras PTZ, APs empresariales, routers |
Compatible Hacia Atrás | N/A | Sí (puede alimentar dispositivos 802.3af) |
Recomendaciones de Selección:
Elija 802.3af: Dispositivos de baja potencia como sensores básicos, teléfonos IP
Elija 802.3at: Routers industriales, cámaras IP, APs inalámbricos
Elija 802.3bt: Iluminación LED, pantallas, dispositivos de alto rendimiento
P5: ¿Puede PoE alimentar dispositivos AC?
R: No, PoE solo admite dispositivos DC.
Razones Técnicas:
La salida estándar de PoE es 48V DC (rango 44-57V)
La mayoría de los dispositivos PD incluyen convertidores DC-DC internamente para convertir al voltaje requerido (5V, 12V, etc.)
Los dispositivos AC requieren energía AC de 110V/220V, incompatible con el estándar PoE
Si Necesita Alimentar Dispositivos AC:
Use inversor PoE a AC (no recomendado, baja eficiencia)
Elija dispositivos que admitan entrada DC
O use suministro de energía AC tradicional
P6: ¿PoE afecta la velocidad de la red?
PoE no reduce por sí mismo la velocidad nominal de un enlace Ethernet compatible. La velocidad real depende de ambos puertos, canal, longitud e instalación; admitir PoE no garantiza un enlace de 1 o 10 Gb/s.
Explicación Técnica:
PoE usa pares de cables inactivos o voltaje de modo común para transmisión de energía
PoE aplica DC en modo común mientras Ethernet usa señalización diferencial. Todo el canal debe ser adecuado; desequilibrio de resistencia y malas terminaciones pueden afectar datos y potencia.
Los dispositivos PoE pueden lograr velocidad completa de 1Gbps (Cat5e/Cat6) o 10Gbps (Cat6a/Cat7)
Nota:
La mala calidad del cable puede afectar simultáneamente la transmisión de energía y datos
Use cables Ethernet estándar (Cat5e o superior)
Crimpe y pruebe correctamente los cables
P7: ¿Es seguro PoE?
PoE IEEE incorpora detección y protecciones de gestión de potencia, pero la seguridad depende de equipos, cables e instalación conformes. No prometa riesgo nulo de descarga, ausencia garantizada de daños ni desconexión sin arco; PoE pasivo exige comprobaciones propias.
Mecanismos de Seguridad:
Detección Antes de Energía: PSE solo suministra energía después de detectar un dispositivo PD legítimo
Baja tensión DC: la tensión nominal por sí sola no certifica toda la instalación ni garantiza seguridad en cualquier entorno. Respete límites eléctricos y ambientales documentados.
Protección: el equipo compatible puede limitar o cortar potencia ante fallos especificados. Confirme umbrales, respuesta y recuperación; no suponga protección instantánea frente a cualquier fallo.
Evidencia de conformidad: compruebe normas, declaraciones e informes del producto real. Una etiqueta PoE no demuestra aprobación UL ni conformidad CE/FCC.
Uso Diario:
Siga el procedimiento de conexión/desconexión del fabricante. En enlaces de alta potencia, desactive PoE antes de desconectar cuando se indique; hacerlo bajo carga puede causar arcos y desgaste.
Un PSE IEEE conforme verifica la firma PD antes de aplicar potencia de funcionamiento. No suponga esa protección en un inyector pasivo o propietario.
La conexión en caliente no siempre está libre de arcos. Use conectores compatibles y siga límites de carga e instrucciones de mantenimiento.
P8: ¿Puede PoE suministrar energía a través de cables de fibra óptica?
R: No, los cables de fibra óptica en sí mismos no pueden transmitir energía eléctrica.
Solución: Sistema Híbrido PoE + Fibra
Si necesita extensión PoE de larga distancia (>100m):
PSE → Convertidor de Medios de Fibra (recibe energía PoE) → Cable de Fibra Óptica (solo datos) →
Convertidor de Medios PoE (inyecta energía PoE) → Dispositivo PD
Puntos Clave:
El convertidor de medios de fibra en el extremo de envío es PD, recibe energía PoE de PSE
El cable de fibra óptica solo transmite señales de datos
El convertidor PoE remoto actúa como PSE y necesita una fuente local suficiente propia. Una fibra solo de datos no transporta la energía PoE anterior hasta ese punto.
Puede extenderse a varios kilómetros o incluso decenas de kilómetros
P9: ¿Cómo sé cuánta potencia necesita mi dispositivo PoE?
R: Múltiples formas de determinar:
1. Verificar Especificaciones del Dispositivo
Consulte el manual del dispositivo o placa de identificación
Busque parámetros de "Clase PoE" o "Consumo de Energía"
2. Usar Probador PoE
Los probadores PoE profesionales pueden medir el consumo de energía real
Modelos recomendados: Fluke LinkIQ, Pockethernet
3. Consulta de Switch Gestionado
La interfaz web de switches PoE gestionados generalmente muestra el consumo de energía por puerto
Puede ver en tiempo real
4. Referencia de Potencia de Dispositivo Común
Las potencias siguientes son ilustrativas. Confirme entrada PD máxima y clase IEEE o entrada pasiva de cada equipo pedido.
Tipo de Dispositivo | Potencia Típica | Estándar PoE |
Teléfono IP | 4-7W | 802.3af |
Cámara IP Fija | 8-12W | 802.3af |
Cámara PTZ | 15-25W | 802.3at |
AP Empresarial | 15-25W | 802.3at |
Router Industrial | 12-20W | 802.3at |
P10: ¿Puedo hacer un cable de energía PoE DIY?
R: No recomendado, riesgos de seguridad y problemas de compatibilidad.
Por Qué No Se Recomienda:
Riesgos de Seguridad: El voltaje/polaridad incorrectos pueden dañar el equipo
Incumplimiento de Estándares: Los cables DIY típicamente no admiten protocolos de negociación estándar
Energía Inestable: Carecen de protección contra sobrecarga, mecanismos de protección contra cortocircuitos
Anulación de Garantía: Puede anular la garantía del fabricante del equipo
Enfoque Correcto:
✓ Compre inyectores PoE compatibles con estándares IEEE (50-200 yuanes)
✓ Use switches PoE estándar
✓ Elija equipos PoE certificados
Si Debe Hacerlo Usted Mismo:
Comprenda las especificaciones eléctricas IEEE 802.3af/at
Use reguladores de voltaje profesionales y circuitos de protección
Realice pruebas exhaustivas para garantizar la seguridad
Bajo su propio riesgo
Contactar Wavetel IoT
Para más información sobre soluciones PoE, orientación de selección de productos o soporte técnico:
Sitio Web: www.waveteliot.com
Correo Electrónico: support@waveteliot.com
Documentación: Libros blancos técnicos y notas de aplicación disponibles en el sitio web
